Microinverter vs inverter di stringa: qual è il migliore per l'impianto solare sul balcone? In termini di sicurezza ed efficienza, Microinverter Migliorare la sicurezza e l'efficienza di generazione di energia degli impianti fotovoltaici su balcone attraverso lo spegnimento a livello di modulo e l'MPPT per modulo, superando significativamente le prestazioni degli inverter di stringa tradizionali in scenari a bassa potenza, ombreggiati e in affitto. Questo articolo fornisce un'analisi completa per confrontare microinverter e inverter di stringa sotto tutti gli aspetti, dalla topologia elettrica, al controllo di connessione alla rete e alla progettazione termica, fino al calcolo dell'IRR, e offre una checklist per la selezione, la conformità e il controllo dei rischi.
Microinverter: Un livello di pannello inverter collegato alla rete , con ogni unità che in genere serve 1-2 moduli, eseguendo il controllo MPPT (Maximum Power Point Tracking) per modulo e il controllo collegato alla rete.
Arresto rapido a livello di modulo, MLRS/RSD: in caso di anomalia o interruzione di corrente, riduce rapidamente il terminale del modulo/CC a una tensione sicura, riducendo i rischi di scosse elettriche e archi elettrici.
Inverter di stringa: Collega più moduli in serie per formare un'alta tensione CC, quindi la inverte centralmente; in genere non è una soluzione prioritaria per gli scenari sui balconi a causa di limitazioni di alimentazione/cablaggio.
Codice griglia: Regole che specificano le curve di controllo per intervalli di tensione/frequenza, anti-islanding, risposta di potenza reattiva (Volt-Var) e derating di frequenza (Freq-Watt).
Disponibilità: La percentuale di tempo in cui l'attrezzatura è disponibile, un indicatore fondamentale per misurare la stabilità.
LCOE, costo livellato dell'energia: costo totale scontato nel corso del ciclo di vita / produzione totale di energia, utilizzato per confrontare gli aspetti economici di diverse soluzioni.
TIR, tasso interno di rendimento: Tasso di sconto al quale il valore attuale netto dei flussi di cassa del progetto è pari a zero, che misura il livello di rendimento dell'investimento.
Rilevamento guasti d'arco (AFCI, interruttore di circuito di guasto d'arco) : Identifica e disconnette gli archi in serie/parallelo per prevenire gli incendi.
Protezione dalle perdite (RCD, dispositivo di corrente residua): Dispositivo di protezione che interrompe rapidamente la corrente in caso di scossa elettrica per le persone o di guasti a terra.
Distorsione armonica totale di corrente (THDi)/fattore di potenza (PF): Indicatori chiave per misurare la qualità dell'energia e la compatibilità con la rete.
I microinverter limitano la corrente continua all'intervallo di bassa tensione/bassa energia all'estremità del modulo, lasciando visibile all'interno solo il lato CA. In combinazione con un interruttore differenziale, questo crea un limite di sicurezza a livello di elettrodomestico. Al contrario, gli inverter di stringa richiedono cavi CC più lunghi e una tensione CC più elevata, il che li rende meno adatti per i cavi esposti in balconi e in ambienti in affitto.

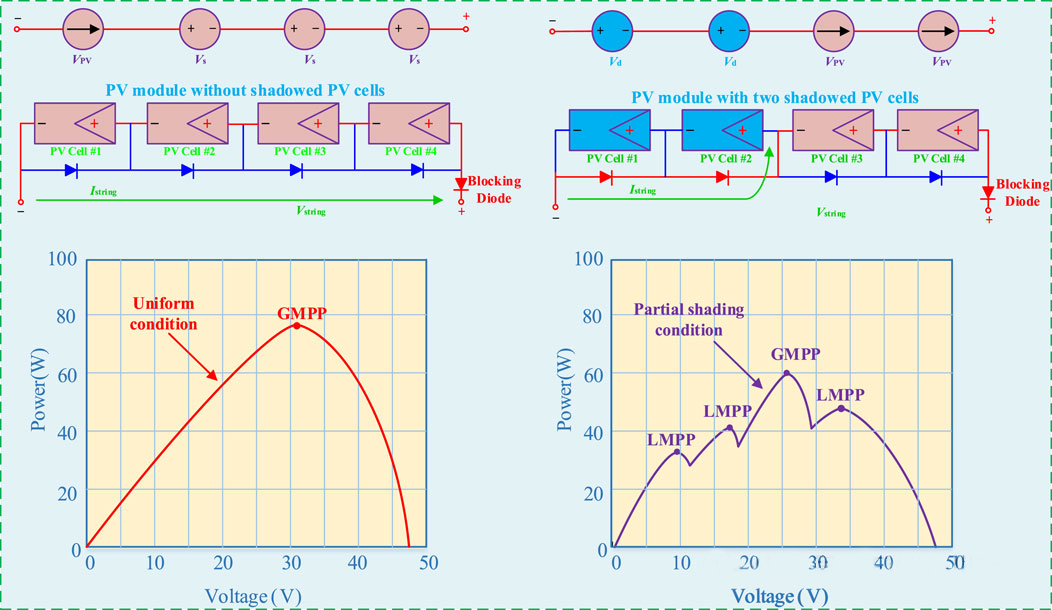

I balconi sono spesso soggetti a ombreggiatura parziale, angoli di incidenza variabili e accumulo di polvere localizzato. L'MPPT per modulo con microinverter evita l'effetto "anello debole", producendo in genere un guadagno di potenza dal +5% al +20% durante i periodi di scarsa illuminazione/ombra (a seconda dell'orientamento, dell'ombreggiamento e della temperatura).

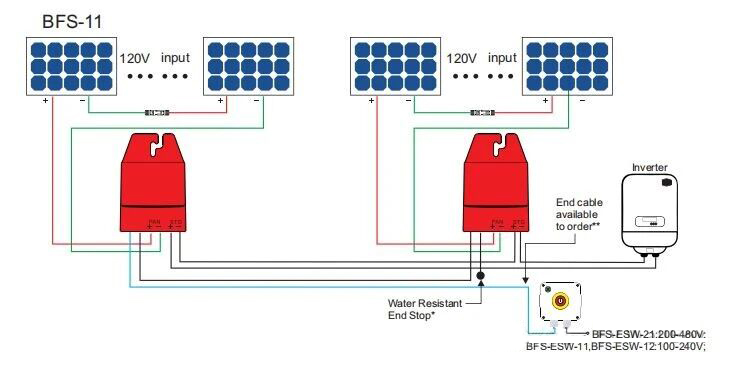

Anomalie o interruzioni di corrente attivano l'RSD, riducendo rapidamente la tensione lato modulo a una soglia di sicurezza, riducendo significativamente i rischi di scosse elettriche/archi elettrici e di manutenzione.

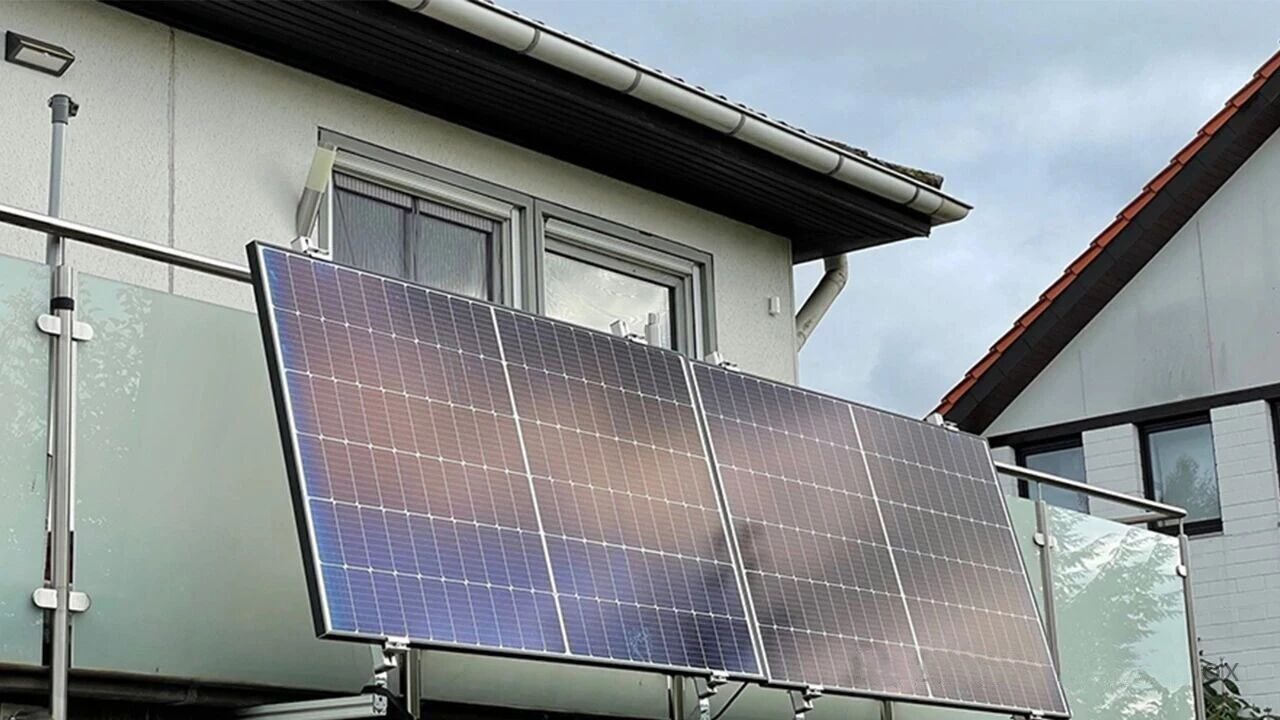

Il design plug-and-play e le staffe di montaggio senza fori consentono un'installazione semplice in tre fasi: "appendere, collegare e connettere alla rete". I sistemi possono essere spostati in caso di trasloco, il che è ideale per l'elevata percentuale di appartamenti e immobili in affitto in Europa.
Topologia principale: spesso presenta una connessione di rete boost interlacciata + ponte intero/mezzo ponte, che enfatizza la bassa corrente di ripple e la progettazione di componenti magnetici ad alta densità.
Algoritmo MPPT: evoluzione dal tradizionale Perturb and Observe (P&O) a strategie di adattamento delle dimensioni del passo/predittive del modello, migliorando la velocità di tracciamento e la stabilità in condizioni di luce debole e rapidi cambiamenti di irradiazione.
Controllo collegato alla rete: controllo della modalità di corrente (PR/PI) sovrapposto alle curve Volt-Var/Freq-Watt, bilanciamento della soppressione armonica e supporto della tensione.
Anti-Islanding: una strategia ibrida di iniezione di disturbo passiva (deriva di frequenza, deriva di tensione) + attiva, che in genere si arresta entro 100-300 ms.
Incapsulamento e dissipazione del calore: composto di incapsulamento termoconduttivo + involucro di dissipazione del calore integrato, che garantisce un declassamento minimo o nullo a pieno carico in estate.
Selezione dei componenti: MOSFET/SiC per alte temperature, condensatori a lunga durata e protezione ridondante (sovratemperatura/sovracorrente/cortocircuito).
Protezione e resistenza alle intemperie: grado di protezione IP65–IP67, verifica dell'invecchiamento da raggi UV/spruzzi salini/calore umido, adatto per balconi costieri/ad alta umidità.
Obiettivo di disponibilità: disponibilità annuale preferita ≥99% e garanzia del prodotto di 10-15 anni, corrispondente alla durata di vita di 25 anni del modulo per un migliore TCO.
Armoniche e PF: Condizione operativa nominale PF ≥ 0,95, THDi ≤ 5% come soglia di ingresso.
EMI/EMC: negli ambienti residenziali densi, è necessario rispettare i limiti di interferenza residenziale per ridurre la probabilità di interferenze con router/elettrodomestici.
| Dimensione | Microinverter | Inverter di stringa |
|---|---|---|
| Tensione CC/Cablaggio | Bassa tensione sul lato modulo, linee CC corte; CA solo all'interno | Alta tensione CC, cavi lunghi; i cavi esposti sui balconi sono problematici |
| Ombreggiatura e orientamento | MPPT per modulo, non limitato dal pannello più debole | Soggetto all'effetto "anello più debole" in serie |
| Sicurezza/Incendio | RSD abbassa rapidamente la tensione, basso rischio di scosse elettriche/archi | Alta tensione CC e percorsi dell'arco più lunghi |
| Installazione/Rilocazione | Plug & Play, staffe senza fori, facili da spostare | Richiede installazione fissa e cablaggio professionale |
| Manutenzione e monitoraggio | Monitoraggio per modulo, impatto minimo da un singolo punto di errore | Localizzazione dei guasti a livello di stringa, con conseguenti elevati costi di localizzazione e sostituzione |
| Struttura dei costi | Costo iniziale per watt leggermente più alto | Inizialmente più conveniente, ma difficile da sfruttare appieno i vantaggi di scala negli scenari con balcone |
| Adattamento della potenza | Tipicamente 600–800 W, 1–2 pannelli | Più adatto per sistemi ≥ 1,5–2 kW |
| Esperienza simile a quella di un elettrodomestico | Forte (come installare un elettrodomestico) | Debole (più simile a un piccolo progetto di costruzione) |
| Conclusione: Negli scenari con balcone caratterizzati da bassa potenza, ombreggiamento e necessità di noleggio/trasferimento, i microinverter sono più adatti a un'esperienza utente "simile a quella di un elettrodomestico" e a un funzionamento più sicuro. | ||

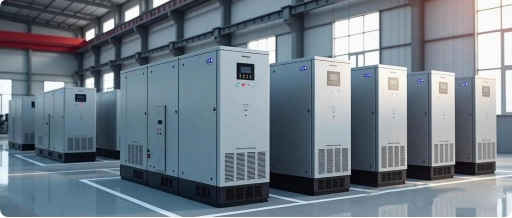

Un inverter di stringa è un'apparecchiatura comunemente utilizzata nei sistemi fotovoltaici (FV), progettata principalmente per convertire la corrente continua (CC) generata da pannello solare stringhe in corrente alternata (CA) per la connessione alla rete elettrica o per l'uso in abitazioni, aziende, ecc. Seguiteci per ulteriori approfondimenti!
In parole povere, in un impianto solare, molti pannelli solari sono collegati in serie per formare stringhe. Un inverter di stringa prende la corrente continua generata da queste stringhe e, utilizzando una serie di circuiti complessi e tecnologie di controllo, la converte in corrente alternata compatibile con la rete. Agisce come un "traduttore di potenza", rendendo l'elettricità prodotta dai pannelli solari compatibile con i nostri elettrodomestici e la rete elettrica.
Corda inverter fotovoltaici offrono i seguenti vantaggi:
Maggiore efficienza nella generazione di energia: Gli inverter di stringa eseguono un inseguimento del punto di massima potenza (MPPT) indipendente per ogni stringa di pannelli solari. Poiché ogni stringa di pannelli può essere soggetta a condizioni variabili, come irraggiamento e temperatura, l'MPPT indipendente garantisce che ogni stringa funzioni al suo stato ottimale, aumentando così l'efficienza complessiva della generazione di energia. Ad esempio, al mattino o alla sera, se alcuni pannelli sono ombreggiati, gli inverter di stringa possono compensare queste stringhe ombreggiate, consentendo a quelle non ombreggiate di continuare a generare energia in modo efficiente.
Configurazione e installazione flessibili: Possono essere configurati in modo flessibile per vari scenari applicativi e layout dei pannelli. Che si tratti di piccoli edifici residenziali centrale elettrica da balcone Per grandi centrali elettriche commerciali, gli inverter di stringa possono essere utilizzati comodamente. Inoltre, la loro installazione è relativamente semplice. Sono compatti e leggeri, a differenza degli inverter tradizionali che richiedono spazio significativo e una configurazione complessa. Ad esempio, quando si installa un impianto solare sul tetto di una casa, gli inverter di stringa possono essere facilmente montati a parete, risparmiando spazio. Clicca qui per potenziare le tue conoscenze! ① Come segnalare rapidamente gli incidenti di emergenza? Centrale fotovoltaica Modello di report di 1 ora ② Come scegliere i cavi fotovoltaici? Punti chiave per rispondere alle tue domande ③ Come segnalare rapidamente gli incidenti di emergenza? Modello di report di 1 ora per un impianto fotovoltaico
Buona affidabilità e sicurezza: Poiché gli inverter di stringa sono distribuiti, ogni inverter è responsabile solo della conversione dell'energia da una parte delle stringhe fotovoltaiche. In caso di guasto di un inverter, solo le stringhe interessate subiscono danni, evitando l'arresto completo del sistema. Inoltre, in genere includono funzioni di protezione complete, come protezione da sovracorrente, sovratensione e guasto a terra, garantendo il funzionamento sicuro del sistema.
Facile manutenzione e gestione: Gli inverter di stringa sono in genere dotati di funzionalità di monitoraggio intelligente, che consentono di monitorare in tempo reale lo stato operativo di ciascun inverter, inclusi potenza erogata, efficienza e informazioni sui guasti, tramite app mobili o software. Ciò consente al personale addetto all'O&M di identificare e risolvere tempestivamente i problemi, riducendo così i costi e la complessità della manutenzione.
Tuttavia, gli inverter fotovoltaici a stringa presentano anche alcuni svantaggi:
Potenza relativamente bassa: Rispetto agli inverter centralizzati, gli inverter di stringa individuali hanno solitamente una capacità di potenza inferiore. Per progetti fotovoltaici su larga scala, potrebbero essere necessari più inverter di stringa per soddisfare la domanda di potenza totale, il che aumenta il numero di unità e la complessità complessiva del sistema.
Costo di investimento iniziale più elevato: Poiché gli inverter di stringa utilizzano tecnologie più avanzate e circuiti complessi, il loro costo unitario di potenza è relativamente più elevato. Per progetti con budget limitati, questo può comportare una notevole pressione sugli investimenti.
Prendiamo come esempio (a scopo dimostrativo) un sistema da balcone da 800 W (2 moduli da 420 W, microinverter da 800 W):
Ore di sole equivalenti annuali: 900–1100 h;
Tasso di autoconsumo senza accumulo: 55–65%;
Guadagno del microinverter rispetto all'inverter di stringa: da +5% a +20% in condizioni di ombra/scarsa illuminazione (principalmente dovuto all'MPPT per modulo e al basso disadattamento);
Produzione annua di energia: circa 720–880 kWh;
Sensibilità IRR: più sensibile al prezzo dell'elettricità, al tasso di autoconsumo, all'ombreggiamento e al derating dovuto all'aumento della temperatura.
Se 1–2 kWh piccolo accumulo di energia (AC accoppiato), il tasso di autoconsumo può aumentare ulteriormente di +10-20 punti percentuali, determinando un ulteriore aumento dell'IRR nelle regioni con differenze di prezzo significative tra le ore di punta e quelle fuori punta.

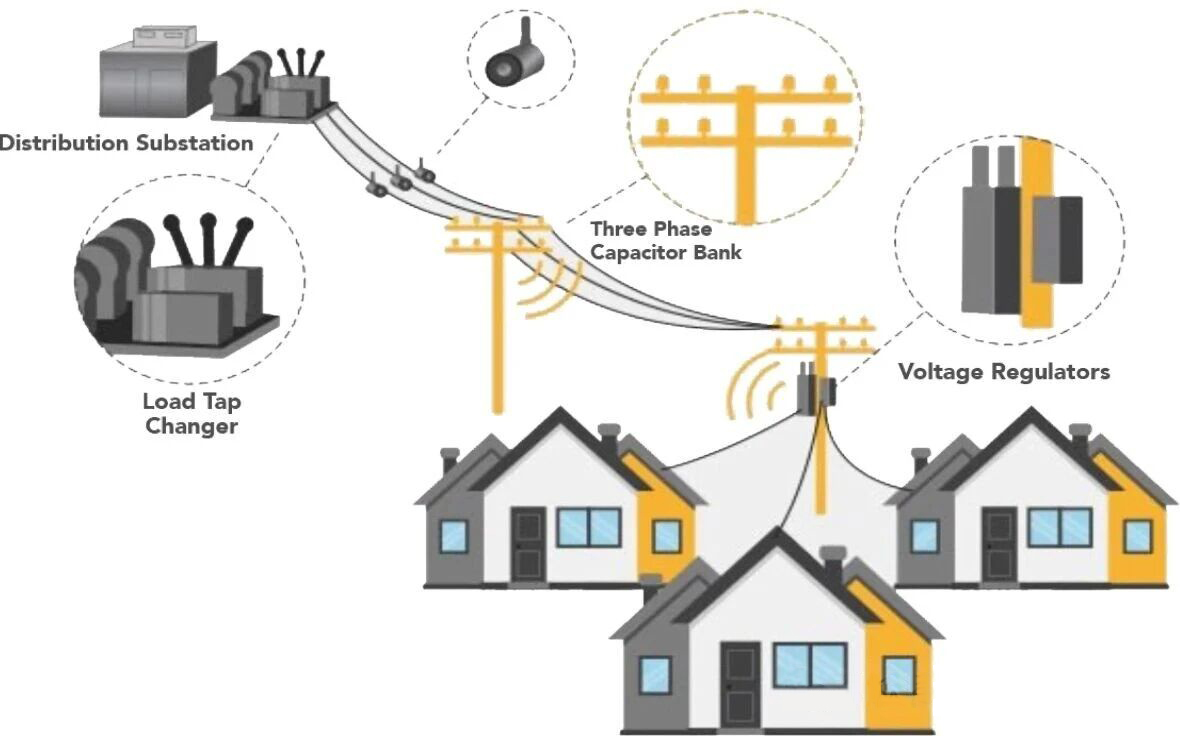

Capacità di collegamento alla rete: supporta curve di rete locali (tensione/frequenza), Volt-Var, Freq-Watt; presenta una doppia protezione anti-islanding passiva + attiva.
Protezione di sicurezza: RSD, AFCI, monitoraggio di messa a terra/perdite in tempo reale; tipo di RCD chiaro e corrente di intervento (ad esempio, A/A-EV, IΔn 30 mA).
Termico e ambientale: carico completo continuo in un ambiente da 40 a 45 °C senza innescare un declassamento eccessivo; involucro IP65-IP67; resistente alla nebbia salina/UV.
Monitoraggio e OTA: raccolta dati per modulo, aggiornamento remoto, autodiagnosi dei guasti; privacy localizzata e raccolta dati minima.
Qualità dell'alimentazione: PF ≥ 0,95, THDi ≤ 5%; soddisfa i limiti EMC residenziali.
Struttura e installazione: staffe senza fori, verifica della resistenza al vento e della capacità portante; chiare classificazioni anti-allentamento e ignifughe per i connettori.
O&M e garanzia: ≥10 anni di garanzia sul prodotto, strategia di pool di pezzi di ricambio, accordo sul livello di servizio (SLA) per la disponibilità; controlli a campione in loco e tracciabilità dell'intero ciclo di vita dei numeri di serie.
Prestare attenzione ai cambiamenti dinamici nelle soglie di potenza nazionali e nelle regole di misurazione; adattarsi rapidamente tramite la limitazione di potenza remota/parametrizzazione del firmware.
L'MPPT per modulo aumenta la produzione annuale di energia e riduce il disallineamento, compensando il costo iniziale relativamente più elevato per watt del microinverter.
Nei piccoli impianti ≤ 1 kW, i costi complessivi di transazione (tempo + manodopera + approvazione) per installazione, connessione alla rete e manutenzione sono fattori critici. Le caratteristiche dei microinverter, simili a quelle di un elettrodomestico, consentono una generazione di flussi di cassa più rapida, con un conseguente periodo di ammortamento più breve e un TIR più prevedibile.
La vera competizione per il fotovoltaico su balcone non sta nell'accumulo di "potenza di picco", ma nei limiti di sicurezza, nella stabilità della generazione di energia e nell'esperienza utente. I microinverter, con spegnimento a livello di modulo + MPPT per modulo + implementazione simile a quella di un elettrodomestico, diventano il "fulcro della sicurezza e dell'efficienza" per gli scenari su balcone. Quando tecnologia, conformità ed esperienza utente convergeranno, il fotovoltaico su balcone diventerà diffuso quanto un elettrodomestico.
